Faser-Optikanschlusskasten FC 8Core 16Core/LC PLC-Teiler-Kasten IP65

Verhandeln Sie
MOQ
Negotiate
Preis
Faser-Optikanschlusskasten FC 8Core 16Core/LC PLC-Teiler-Kasten IP65
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: ABS 8Core 16Core kastenähnliche PLC-Faser-Optikverteilungs-Einschließung
Anwendung: FTTH FTTB FTTX-Netzwerk
Adapter-Art: SC/FC/LC/ST
Kabelart: SM/MM (OM1, OM2, OM3, OM4)
Maß: 285*175*110mm
Kabel-Durchmesser: 7-18mm
Schutzniveau: IP65
Farbe: Schwarz
Hervorheben:

FC-Faser-Optikanschlusskasten

,

Faser-Optikanschlusskasten LC

,

Plc-Teiler-Kasten IP65
Grundinformation
Herkunftsort: China
Markenname: Twilight Optic
Modellnummer: TW-AFAT-002A
Zahlung und Versand AGB
Verpackung Informationen: 10 PC Karton, Größe: 41x33x61cm, G/W: 20KG
Lieferzeit: 3-8 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000pcs/day
Produkt-Beschreibung

De8Core 16Core Schwarzes des PLC-Teiler-Faser-Optikanschlusskasten-SC/FC/LC/ST IP65



Beschreibung



AFAT-002A integriert Verteilung und die Spaltung in einem, kann die direkte Fusion und die Verzweigung des Lichtleiterkabels verwirklichen, und ist für die verdrahtende Verbindung in den optischen Telekommunikationsgeräten passend. Durch den in das Signal zu holen Adapter und den Pullover, optische Verteilungsfunktion zu verwirklichen, ist es auch für Lichtwellenleiter und schützende Verbindung des Zopfes passend; der einzigartige Entwurf mit drei Reihen des Kofferaufbaus kann als Faserteiler- oder -spleißkasten verwendet werden; das Brett des leichten Schlages kann flipped≥180° sein, ist es bequemer, den Kasten oder die Wartung zu installieren. Wenn das Brett entfernen Sie, kann es als Spleißschließung zu Bett gehen, um verschiedene Wahlen zu treffen.


Name ABS 8Core 16Core kastenähnliche PLC-Faser-Optikverteilungs-Einschließung
Anwendung Netz FTTH FTTB FTTX
Adapter-Art SC/FC/LC/ST
Kabel-Art SM/MM (OM1, OM2, OM3, OM4)
Maß 285*175*110mm
Kabeldurchmesser 7-18mm
Schutz-Niveau IP65
Farbe Schwarz
Adapter-Modus Simplex-/Duplex
Max Capacity 16Cores





Eigenschaften

*   Das Produkt wird vom hochwertigen stoßfesten Plastik gemacht und eine Standardbenutzerschnittstelle hat, die wieder geöffnet werden kann.

*   Kann zwei Modul Teilers LGX PLC-1x8 oder Stahlrohrart unterbringen.

*   Anti-ultraviolette, anti- Auswirkung und wasserdichte Funktion.

*   Einzigartiges Brett des leichten Schlages, ≥ 180 Winkel des leichten Schlages °, Schmelzkern und Absatzgebiet liegt auf der Hand und verringert die Kabelüberfahrt.

*   Lichtwellenleiter kann in und aus dem Kasten ohne Schnitt gehen das Kabel.


Spezifikation

Material PC+ABS
Größe 285*175*110MM
Kabel-Durchmesser 7-18mm
Kabelanschluss
runde Häfen 2pcs 8-20mm,
rundes Kabel 4pcs 5-16mm,
Tropfenkabelanschlüsse 16pcs 3-7mm
Verhältnis Max. Split
Stahlrohrteiler 2pcs 1x8,
Teiler 1pcs 1x8 LGX
Zahl Max. Adapter 18pcs/9pcs
Behälter Max. Splice
 1pc
Spleiß Max. Fusion 24 Kerne





Technische Parameter

Radius aus optischen Fasern Biegung ≥40mm
Spleiß Tray Additional Loss ≤0.1dB
Temperaturspanne -40℃ - +60℃
Schutz-Niveau IP65
Antistoßdruck ≥2000N/10cm
Schlagzähigkeit ≥20N.m





Detail-Bild

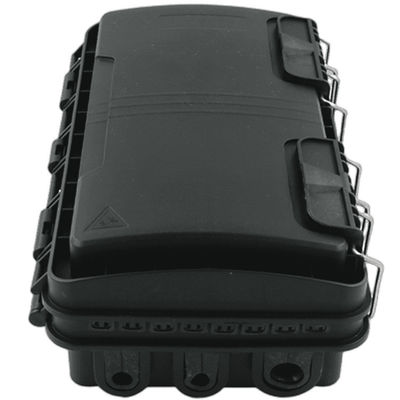

Faser-Optikanschlusskasten FC 8Core 16Core/LC PLC-Teiler-Kasten IP65 0

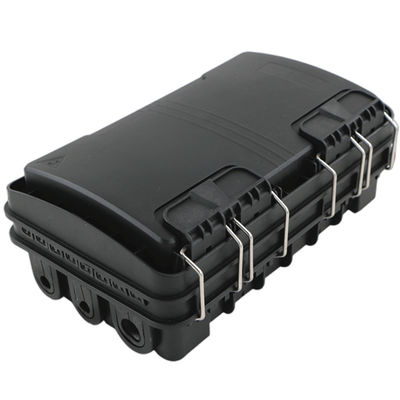

Faser-Optikanschlusskasten FC 8Core 16Core/LC PLC-Teiler-Kasten IP65 1

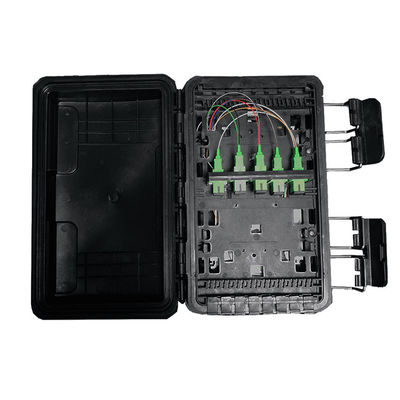

Faser-Optikanschlusskasten FC 8Core 16Core/LC PLC-Teiler-Kasten IP65 2









Installationsverfahren

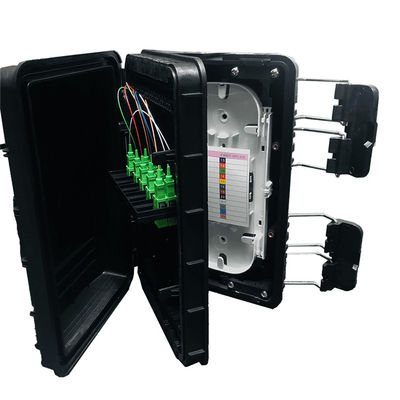

1. Offener Kasten, installieren die Adapter auf den Plastikhalter. (Pic1)
Faser-Optikanschlusskasten FC 8Core 16Core/LC PLC-Teiler-Kasten IP65 3
Pic1

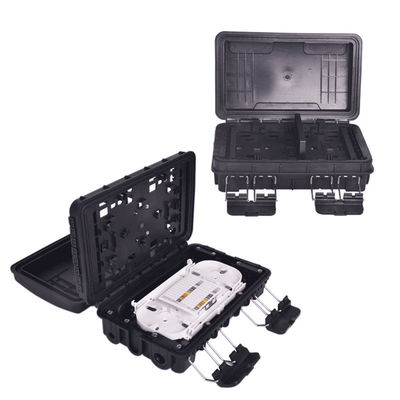

2. Streifen der Außenmantel, innere Jacke, loses Rohr weg vom Kabel, entfernen die Ölfüllmasse innerhalb des Kabels, halten die Faserlänge von
1-1.6m und der Stahlkern von 30-50mm; Einsatzspeiseleitung durch den Eintritt und Verschluss mit Band, Stärkeplatte, zum des Faserkernes zu regeln.
Das überschüssige Lichtleiterkabel wird an der Unterseite umwickelt, und der fixierte Lichtwellenleiter wird in den Faserbehälter eingeführt. Überflüssiges optisches
LWL - Kabel wird repariert und gespeichert an der Unterseite des Kastens, holen Sie das Kabel in den Spleißbehälter. (Pic2)

Fügen Sie das Zopfverbindungsstück in den Inputhafen auf Adapterhalter ein, dann führte in den Spleißbehälter durch die Löcher sich öffnete herein ein
der Behälterkern. Nachdem man umwickelt worden ist und beendet worden ist, wird das andere Ende des Zopfes zu das durch Hitze schrumpfbare Rohr geführt, das im Verstärken installiert ist
fugen Sie, und erhitzen Sie den Ärmel passend, um die Faser und das Schutzrohr integriert in eins herzustellen und das geschützte optische
Faserverbindungsstück wird in die verstärkende Nut gerissen; gesetzt auf die PVC-Abdeckung, um herunterfallen zu verhindern.
Faser-Optikanschlusskasten FC 8Core 16Core/LC PLC-Teiler-Kasten IP65 4
Pic2

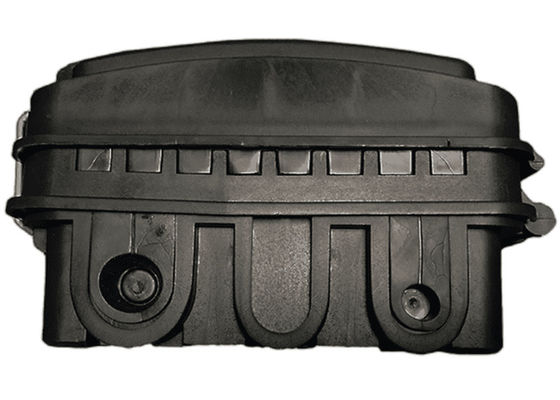

3. Fügen Sie die Transceiverkabelverbindungsstücke in den Teilermoduladapter (Abtriebsseite) ein, dann regeln Sie das Kabel in die Reparierenschlitze, dann
durch die Gummidichtung, zum des Kabels heraus zu führen. (Picture3)
Faser-Optikanschlusskasten FC 8Core 16Core/LC PLC-Teiler-Kasten IP65 5


4. Fügen Sie den Kabelzopf in den Reparierenschlitz und Durchlauf durch den Dichtgummi des Ausgangs, um ein das Kabel dann heraus zu führen.

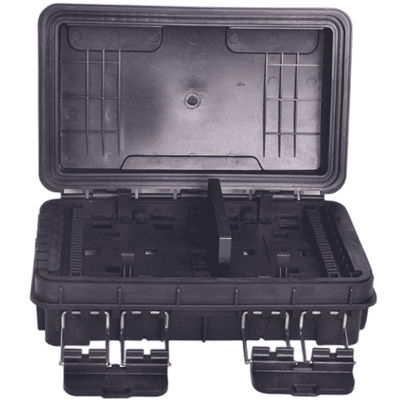

5. Schließen Sie den Deckel, reißen Sie die Schnalle, um die Installation abzuschließen, installieren Sie die Metallhaken haken dann oben auf dem Luftkabel. (Pic4)
Faser-Optikanschlusskasten FC 8Core 16Core/LC PLC-Teiler-Kasten IP65 6
Pic4
