Der Faser-Verteilungs-Naben-FDH Faser-Zugangs-Anschluss FAT Faser-Optikdes kabinett-288Core im Freien
1. Spezifikation
|
Parameter |
|
|
Modell |
TW-CBSMC-288A |
|
Max. Nr. Kerne |
Sc 288F oder 576F LC |
|
Teiler-Art |
ABS-Art |
|
Max. Nr. Teiler |
10 |
|
Spleiß Tray Type |
12 Kerne/Behälter oder 24 Kerne |
|
Max. Nr. des Spleiß-Behälters |
24 oder 24 |
|
Kabinett-Material |
SMC |
|
Adapter-Platte |
FC-Quadrat, Sc, DLC (Sc-Art) |
|
Isolationswiderstand (MΩ) |
1000 @500V (DC) |
|
Stoßspannung (V/min) |
3000 (DC), kein Zusammenbruch, kein Flashover |
|
Installations-Art |
Boden |
|
Schutz-Bewertung |
IP65 |
|
Betriebstemperatur (°C) |
-40~ +60 |
|
Maße (Millimeter) |
1450*750*320MM |
|
Gewicht (Kilogramm) |
80 |
Eigenschaften:
1. Leistung der hohen Intensität und der Anti-Erosion;
2. Fähig, plötzlichem Klimawandel und extremer Umwelt zu widersprechen;
3. Die Kapazität kann flexibel wie erforderlich besonders angefertigt werden;
4. Installation ist schnell und bequem;
5. Eingebaute direkte Spleißeinheit ist für die Lieferung von Direktanschlussfunktion fähig;
6. Perfekter Entwurf von Faserverdrahtungswegewahl konnte Management und Wartung von Fasern erleichtern;
7. Mit sicherer und zuverlässiger Befestigung und der Erdung von Schutzgeräten für die Optikfaser;
8. Anwendbar auf Bügel-förmiges und Nichtbügel formte Fasern.
9. Große Kapazität: die maximale Verteilungskapazität ist 96 Kerne, 144 Kerne, 288 Kerne und 576 Kerne vier Arten Lichtwellenleiter, und die Kapazität des direkten Schweißens ist einzeln, 120 Kerne -240 Kerne und 240 Kerne -480 Kernbandlichtwellenleiter.
10. Das Kabinett nimmt spezielle hochfeste korrosionsbeständige Materialien an, hat gutes wasserdichtes, das anti-Kondensieren, die Feuchtigkeitsbeständigkeitseigenschaften und kann die verschiedenen nachteiligen Wirkungen stehen, die durch Klima und Umwelt verursacht werden.
11. Das Kabinett wird mit horizontalem verdrahtendem Rohr ausgerüstet, und den Lichtleiterkabelplan angemessener und sauber macht.
12. Nimmt das Integrierungsschweißen und das Verteilen des Terminalbehälters an. Das Schweißen und das Verteilen werden auf dem gleichen Niveau durchgeführt, das die Operation bequem macht, die Länge der Bandendstückfaser verringert und die Kosten senkt.
13. Das Terminalmodul nimmt die horizontale Struktur des abgehobenen Betrages-heraus mit 12 Kernen als Einheit an, kann jeder Kern langwierig separat sein, der es bequem, beim Verteilen zu benützen macht, und verringert die Anzahl von den Biegungen, die aus dem Verteilen der Endstückfaser sich ergeben.
14. Der Teiler aus optischen Fasern ist strukturell angemessen, wird der Lichtwellenleiterkern mit Ärmel umhüllt, und die Festlegungs-, Erdungs- und andereoperation auf Lichtwellenleiter kann durchgeführt werden, ohne den Teiler zu entfernen aus optischen Fasern.
Anwendungen:
1. Inhausnetz;
2. CATV-Netz;
3. Projekt FTTx-System-FTTH;
4. Netz des weiten Bereichs.

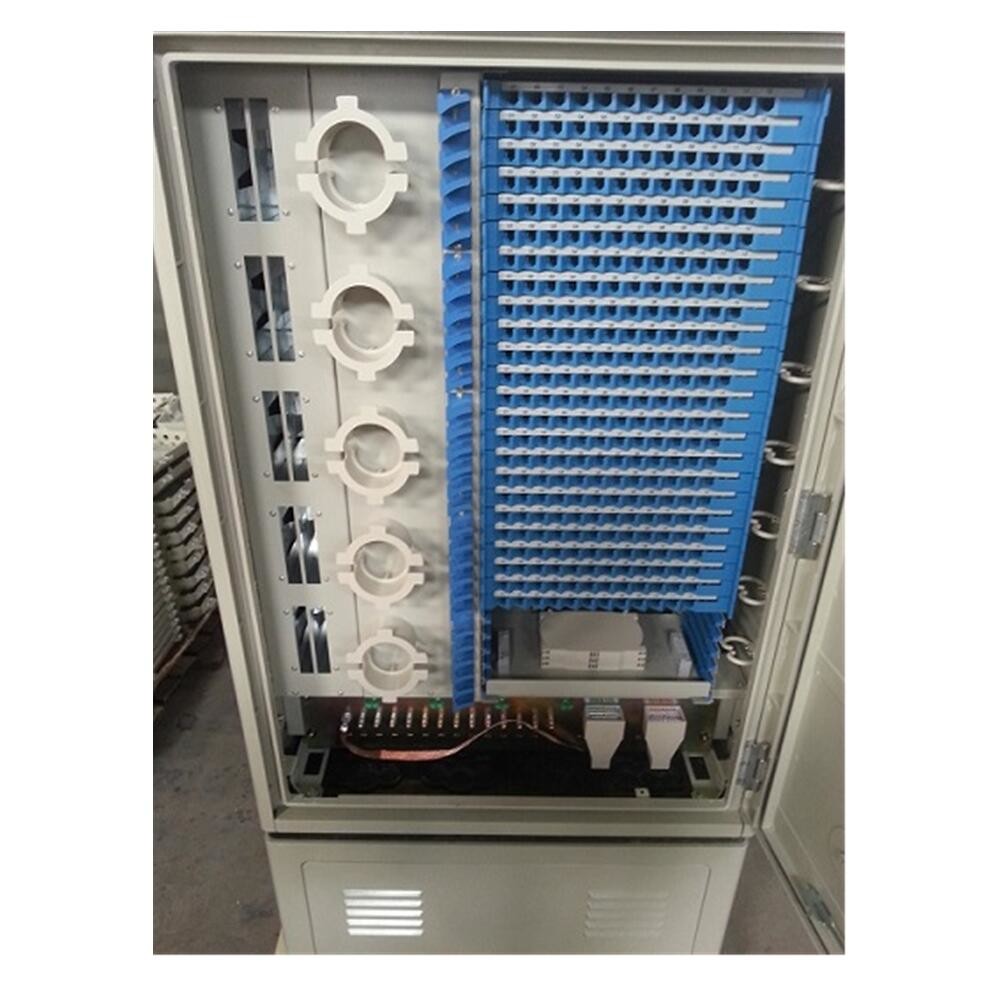

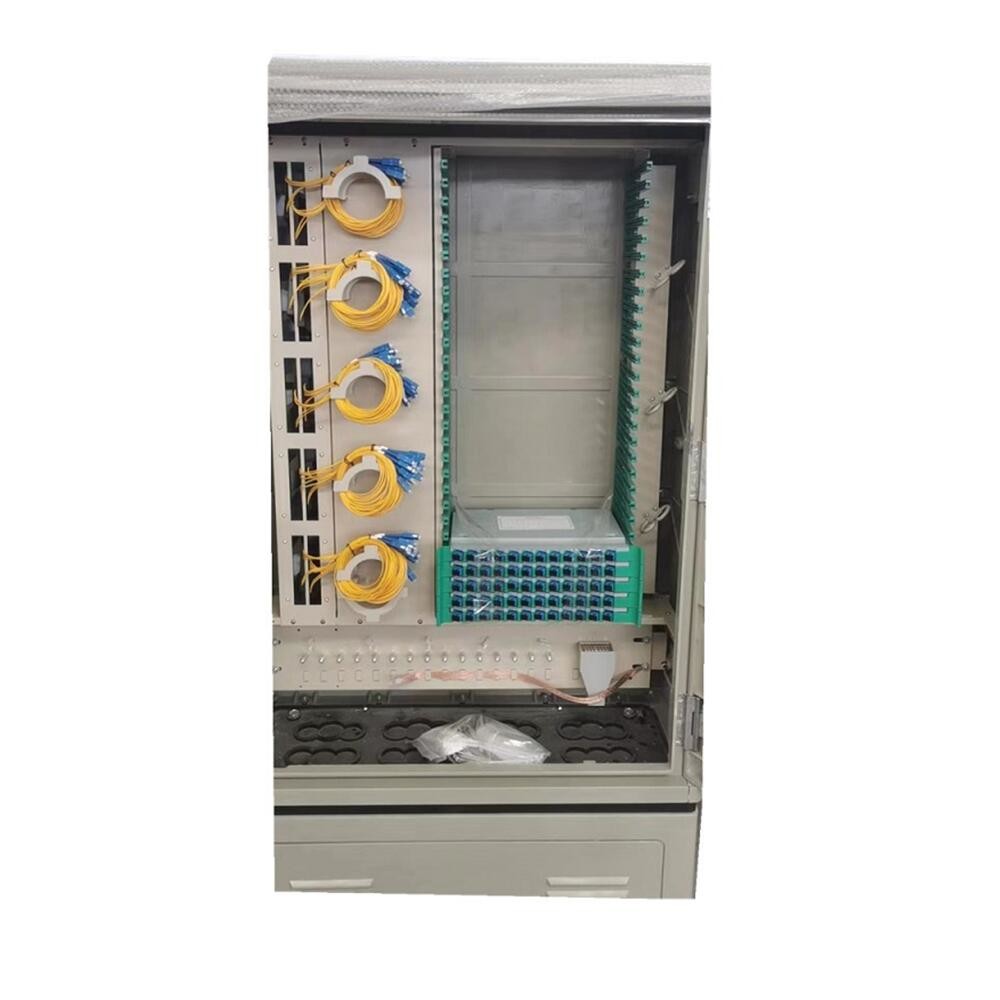

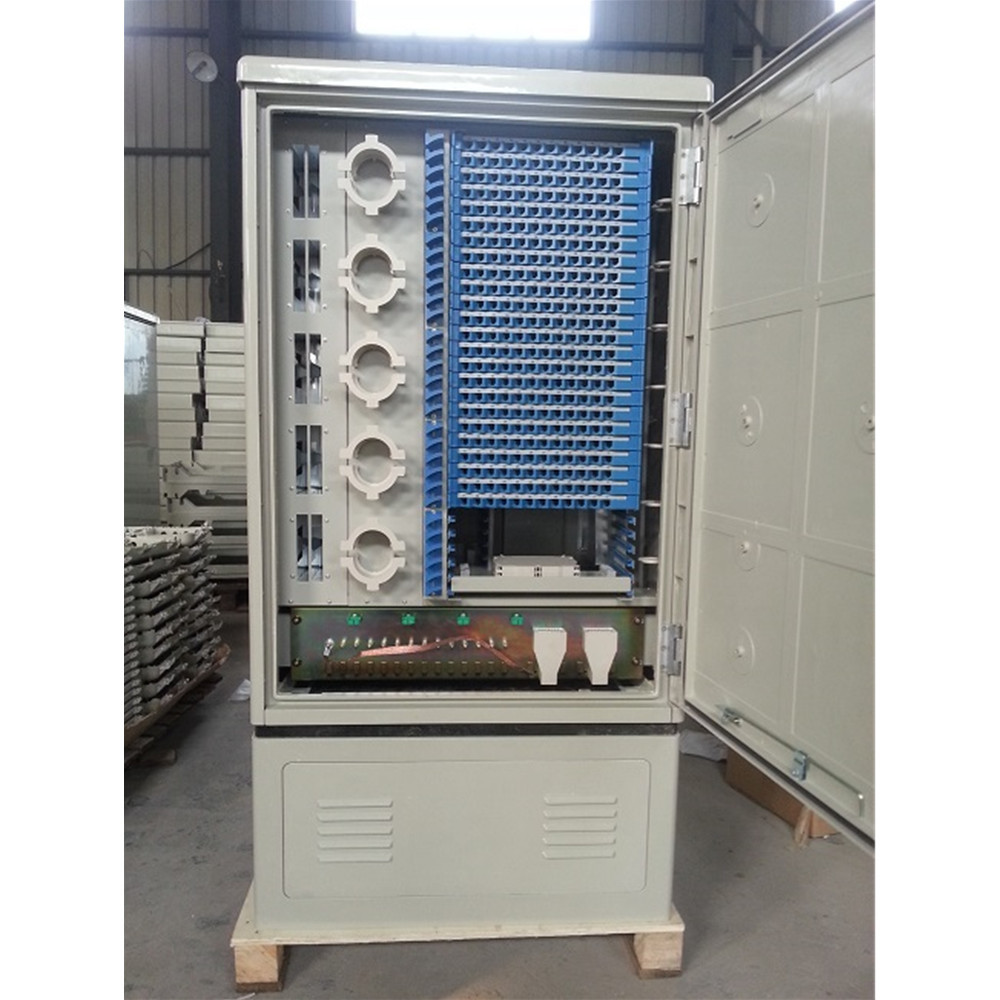

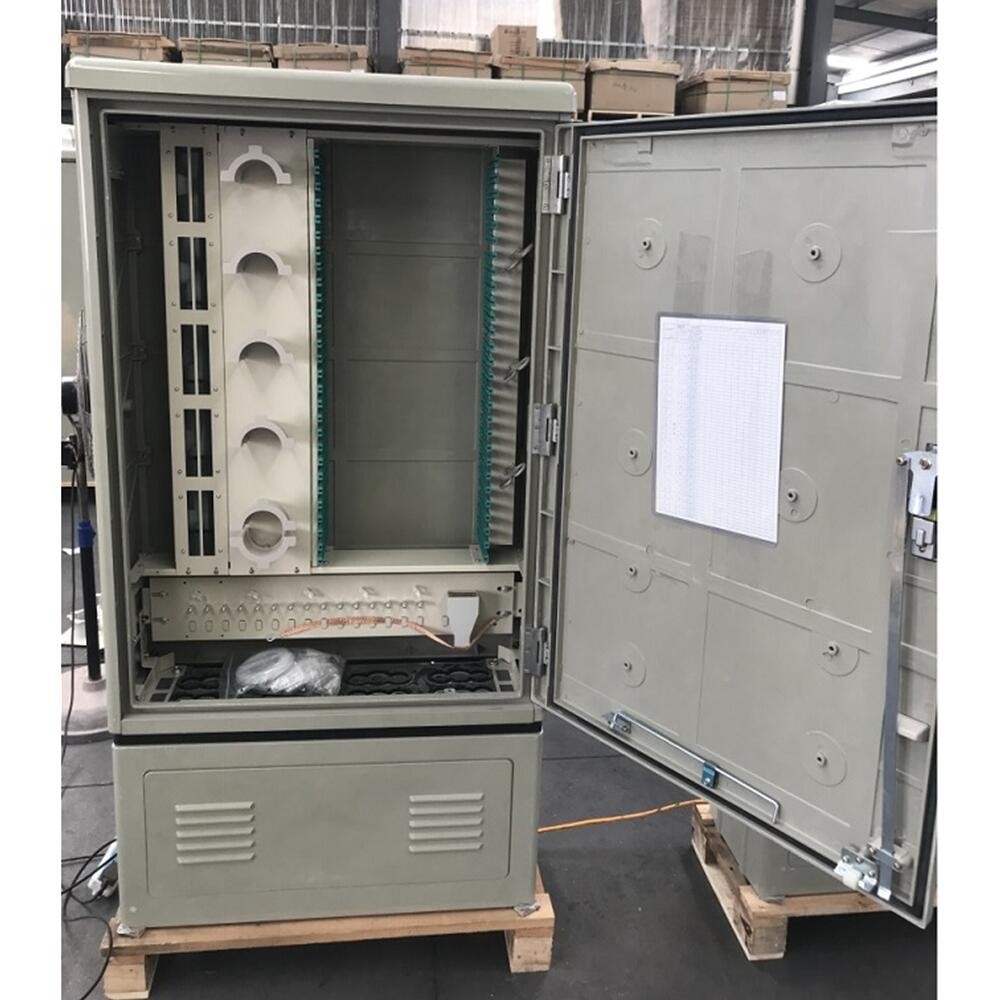

Mehr Fotos als Referenz:
