Verbindungsstücke des Faser-288 Kern-am Bedienpult befestigte Faser-Linienverzweiger-Sc/Apc im Freien
Beschreibung:
Kabinett-288 Kernfaseroptik können im Freien im aktiven Zugangspfad mit den Stammlichtleiterkabel- und -kabelverteilungen angewendet werden und Fusion, Lagerung, Verteilung und Versand für die Kabel vollenden.
Standardfallkörper, gemacht von der hohen Intensität, Rostschutzmittel, spezieller Verbundwerkstoff des Antialterns (Edelstahl), wenn der Schutz Grad IP65 erreicht. Anpassung verschiedene ungünstige Wetterbedingungen, mit dem zuverlässigem Versiegeln, wasserdicht und feuchtigkeitsbeständig.
1. Spezifikation
|
Parameter |
|
|
Modell |
TW-CBSMC-288C |
|
Max. Nr. Kerne |
288 Kern Sc-, FC-, St.-Simplexfaser oder 576 LC-Fasern |
|
Teiler-Art |
ABS kastenähnlich |
|
Max. Nr. Teiler |
10 |
|
Spleiß Tray Type |
12 Kerne/Behälter oder 24 Kerne |
|
Max. Nr. des Spleiß-Behälters |
24 oder 24 |
|
Kabinett-Material |
SMC |
|
Adapter-Platte |
FC-Quadrat, Sc, DLC (Sc-Art) |
|
Isolationswiderstand (MΩ) |
1000 @500V (DC) |
|
Stoßspannung (V/min) |
3000 (DC), kein Zusammenbruch, kein Flashover |
|
Installations-Art |
Boden |
|
Schutz-Bewertung |
IP65 |
|
Betriebstemperatur (°C) |
-40~ +60 |
|
Maße (Millimeter) |
1450*750*320MM |
|
Gewicht (Kilogramm) |
80 |
Vorteile
1. Gesamtfaser-Management-Systeme für bis 288 Fasern
2. Raum für überschüssige Fleckenkabel
3. mit hoher Dichte
4. Spleiß und Flecken in einem Behälter
5. versorgen Sie alle Verbindungsstückart
6. verstärken einzelnes Dia heraus Organisator, den Behälter bereitstellen
7. einfacher Zugang zu den Spleißn
8. richtiger Gummidurchführungsring für ankommende Kabel
9. guter Auftritt
10. ultravioletter Widerstand
11. Korrosionsbeständigkeit und die meisten der Chemikalie
12. Substanzen
13. Sehr hoher Widerstand zum sich auszuwirken
14. Besteigbar auf Beton- oder Polyester-Sockel
Betriebsbedingungen
1. Betriebstemperatur: - 5℃~+40℃ (Innen), - 40℃~+60℃ (im Freien)
2. relative Luftfeuchtigkeit: ≦85% (an +30℃) (Innen), ≦95% (an +40℃) (im Freien)
3. Atmosphärendruck: 70kPa~106kPa
Eignungsanforderungen
1. Die Lichtwellenleiter passen sich an Standard-GB/T7424 und GB/T11819 an.
2. Die nominale funktionierende Wellenlänge ist: 1310nm, 1550nm.
Mechanische Festigkeit
Das Faseroptikkreuz schließen Kabinettauftritt kann mindestens 980N des Drucks stehen vertikal zum Auftritt an. Nachdem die Schranktür geöffnet ist, kann sie mindestens Druck 200N vom äußersten Ende der Tür stehen.
Versiegelnde Leistung
Das Kabinett ist in verschlossenem Zustand. Die Schutzleistung der Innenausrüstung kann die Anforderungen von IP53 erreichen so spezifiziert in GB4205 und dass Art von der im Freien die Anforderungen von IP65 erreichen kann so spezifiziert in GB4208.
Anwendungen:
1. Kommunikationen
2. Netze
3. industrielle Steuerung
4. errichtende Automatisierung
5. Verbindungsstück Einfügung und durability> 1000mal

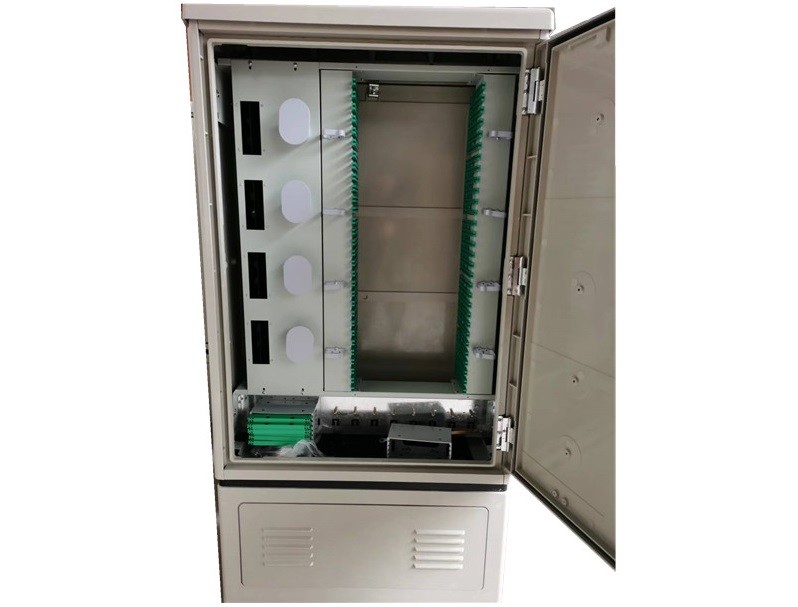

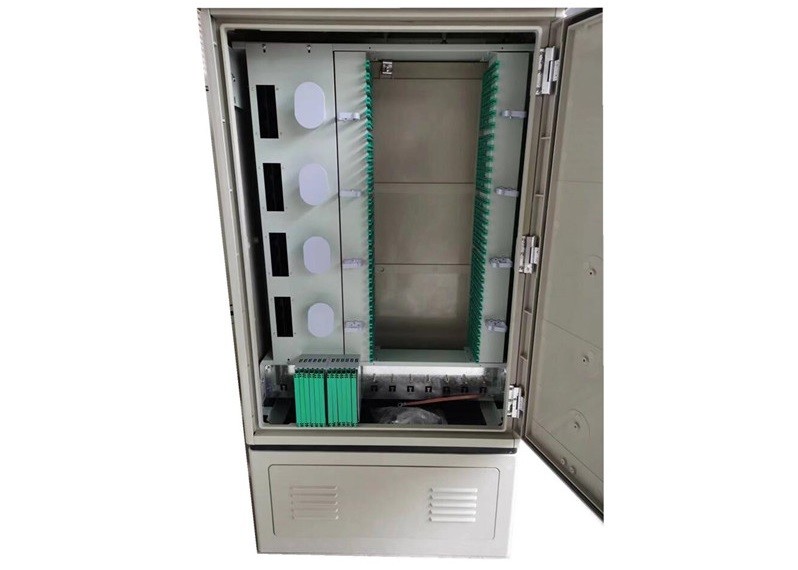

Mehr Fotos als Referenz:
