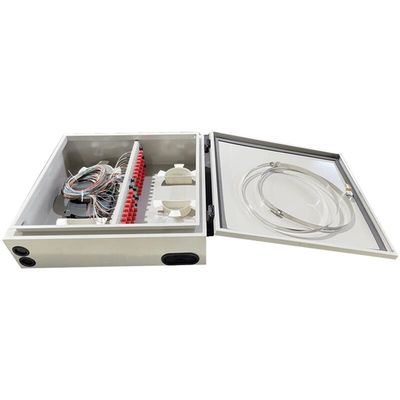

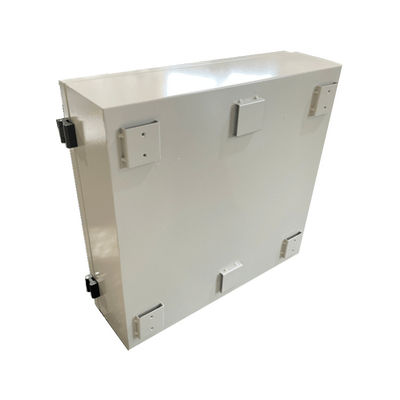

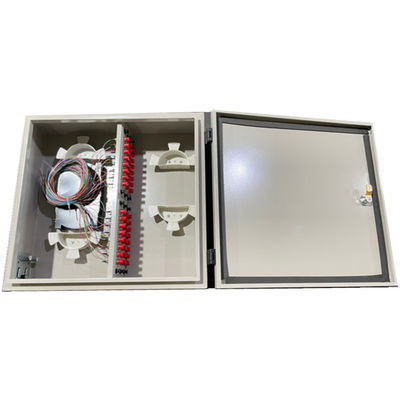

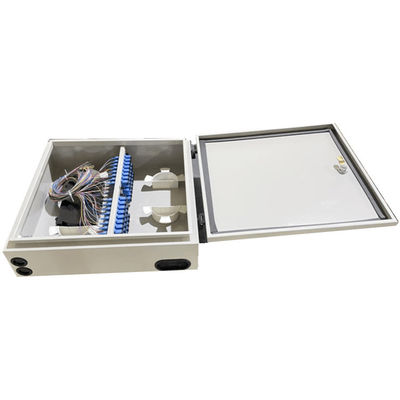

48 wasserdichter 48F LCD Adapter des Kern-Wand-Berg-Faser-Verteilerkasten-im Freien

Wand-Berg-Faser-Einschließung im Freien imprägniern 48 Kern FC Adapter Sc-St. LCD

I, Produkteinführung

Dieser optische Verteilerkasten kann in der Verbindung und im Versand von Nachrichtenverbindungen benutzt werden im Freien aus optischen Fasern, verfügbar für die Verbindung des Lichtleiterkabels, der Glasfaser und des Verbindungskabels, mit den Vorteilen des künstlerischen Auftrittes, der bequemen Bedienung und der langen Nutzungsdauer.

II, kennzeichnet

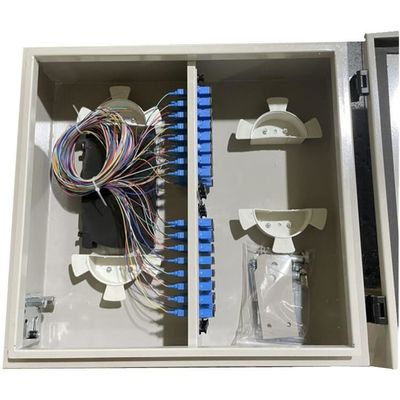

• es wird aus Fallkörper, optischem Spleißbehälter der Faser und Adapterfestlegungsrahmen verfasst.
• es wird in zwei Teile unterteilt, verbindet man mit Lichtleiterkabeln für Fusionsverbindung zwischen Lichtleiterkabel- und Faserzopf und einen anderen Verbindungen mit Verbindungskabel. Kombinieren Sie Fusion und Verbindung, überschüssige Faserholding und das Verbindungskabel, das in der Integration hält
• überschüssigen Fasern können verdreht werden herum zwei spezielle Plastikringe, die sicherstellen, dass der Biegungsradius größer als 40mm ist.
• nehmen Sie Adapter-Festlegungsrahmen mit 6 Häfen an, um Adapter zu reparieren, die verfügbar für die verschiedenen Arten von Adaptern, einfach für Operation und irgendwie vermeiden   unerwarteter Schaden der Faser,
• Kabel kann herein von der Unterseite des Kastens führen, der Eintritt ist unter dem Schutz der speziellen Gummiteile.

III, Spezifikation:

IV, Installationsprozeß

• öffnen Sie die Tür des Kastens, führen Sie das Lichtleiterkabel in den Verteilerkasten, schneiden Sie Kabel über 1m, ab und nehmen Sie richtige Länge (ungefähr   1.5m), dann streifen die äußere schützende Hülle ab. Lassen Sie 85mm Kabel verstärkten Kern und abgeschnittenes überschüssiges Teil, fügen den verstärkten Kern ein   in den Pressboard dann ziehen Sie es fest.
• fügen Sie die Lichtleiterkabel ein, die in das PVC-Rohr abgezogen werden (ungefähr 0.9m), und verdrehen Sie sie um die Faserspeicherbehälter, regeln Sie sie mit Nylonbindung an   der Einlass des Spleißbehälters.
• Einsatzadapter in den Adapter-Festlegungsrahmen mit 6 Häfen, dann reparieren den Rahmen, anschließen die Adapter und Zöpfe, halten den Zopf um die Säule zwei, die oben und die Behälter durchbrennen.
•  nehmen Sie den Spleißbehälter aus dem Kasten heraus, schützen Sie den Fusions- und Verbindungspunkt mit durch Hitze schrumpfbarem Ärmel, dann setzen Sie ihn in die Nut des Spleißbehälters ein, setzen Sie die Abdeckung zurück auf den Behälter. Schieben Sie den Spleißbehälter zurück und reparieren Sie ihn auf dem Kasten mit Schrauben.
•  führen Sie das Verbindungskabel in den Kasten durch die speziellen Gummiteile und schließen Sie an Adapter, das andere Ende von Verbindungskabelverbindungen mit an   optische Geräte.
•  nah der Kasten, Berg auf der Wand nachdem dem Versiegeln bestätigt.

 Zusätze

•  Installationshandbuch 1-teilig
•  durch Hitze schrumpfbarer Stock des Ärmels 24
•  PVC-Futterrohr 1m 1.5m
•  Nylonstock der bindung 8
