Optisches Wand-artiges Verteiler ODF 48Fo FC Sc-St. im Freien LC
Produkteinführung
Faseroptikverteiler liefert leistungsfähige Kabelanschlüsse zwischen äußeren Betriebskabeln und Ausrüstung innerhalb der Gebäude und der Kommunikationsmöglichkeiten.
Kasten integriert Faserzusammen verstärken, -speicher und -Kabelanschlüsse in einer Einheit. Sie können Bündelart und Bandart LWL - Kabel handhaben. Es ist mit dem großen Arbeitsraum, zum des Zopfes, der Kabel und der Adapter für Fasermanagement zu integrieren.

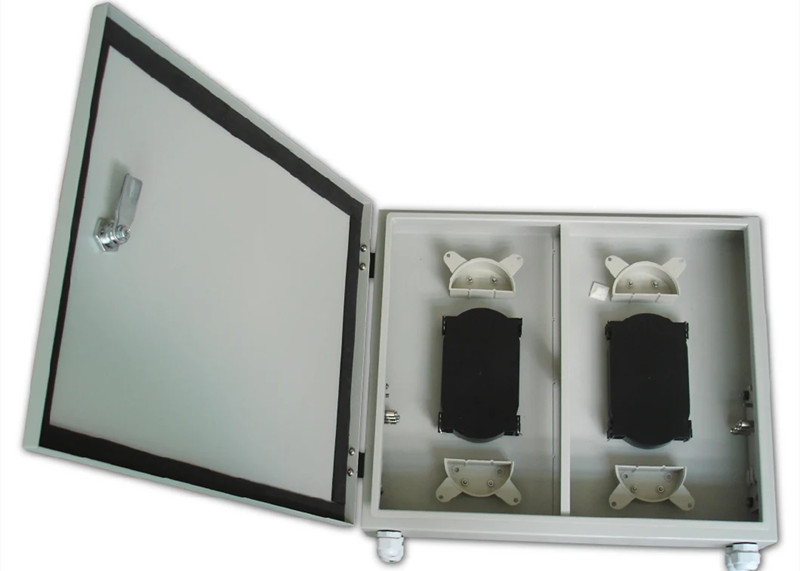

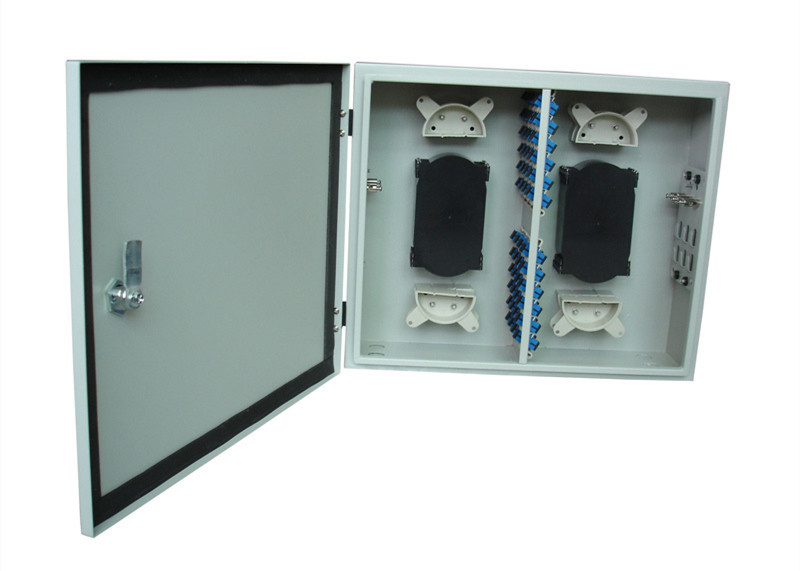

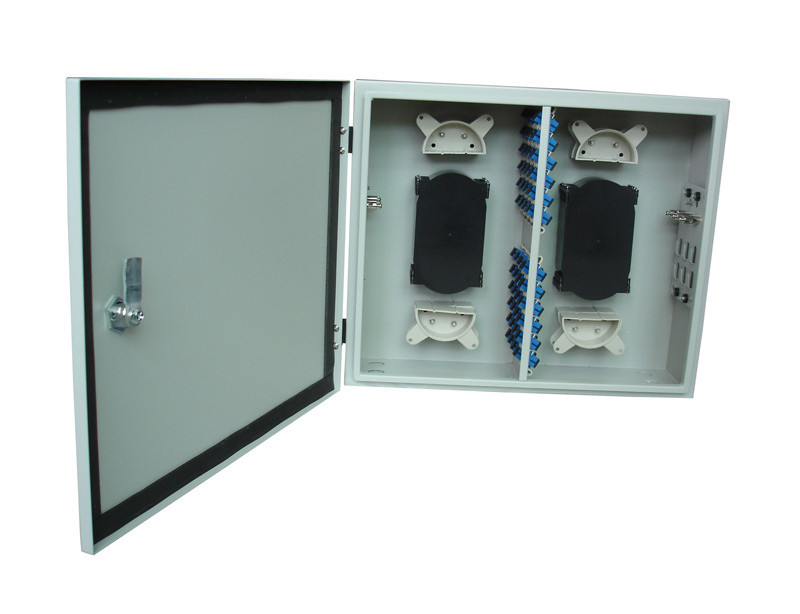

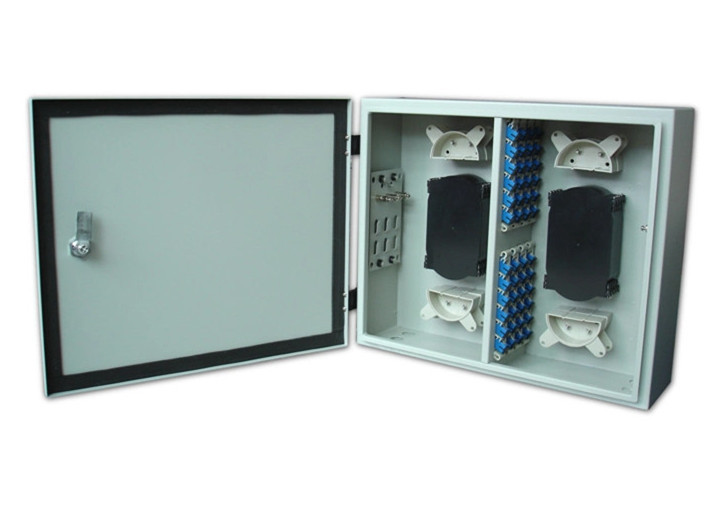

Dieser Faseroptikverteiler ist für an der Wand befestigte Anwendung die im Freien bestimmt, Stahl, mit Einbauplatte- u. Spleißbehältern bei einer Seite für das Faserverstärken, -verteilung und -management kaltwalzt.
Eigenschaften
- Es wird aus Fallkörper, optischem Spleißbehälter der Faser und Adapterfestlegungsrahmen verfasst.
- Es wird in zwei Teile unterteilt, verbindet man mit Lichtleiterkabeln für Fusionsverbindung zwischen Lichtleiterkabel- und Faserzopf und einen anderen Verbindungen mit Verbindungskabel. Kombinieren Sie Fusion und Verbindung, überschüssige Faserholding und das Verbindungskabel, das in der Integration hält
- Überschüssigen Fasern können verdreht werden herum zwei spezielle Plastikringe, die sicherstellen, dass der Biegungsradius größer als 40mm ist.
- Nehmen Sie Adapter-Festlegungsrahmen mit 8 Häfen an, um Adapter zu reparieren, die verfügbar für die verschiedenen Arten von Adaptern, einfach für Operation und irgendwie vermeiden unerwarteter Schaden der Faser.
- Kabel kann herein von der Unterseite des Kastens führen, der Eintritt ist unter dem Schutz der speziellen Gummiteile.
- ABSkunststoffschale nach innen, 12cores pro Behälter.
- Spleißbehälter in einer Seite oder in beiden Seiten verfügbar.
- Unterschiedliche Einbauplatte verfügbar: FC, SC, LC, ST.…
- Kabeleinführungshäfen passend für einzelne Faser-, Bündel- u. Bandlwl - kabel.
- Angemessener Entwurf stellt sicher, dass die Kabel im guten Auftrag sind.

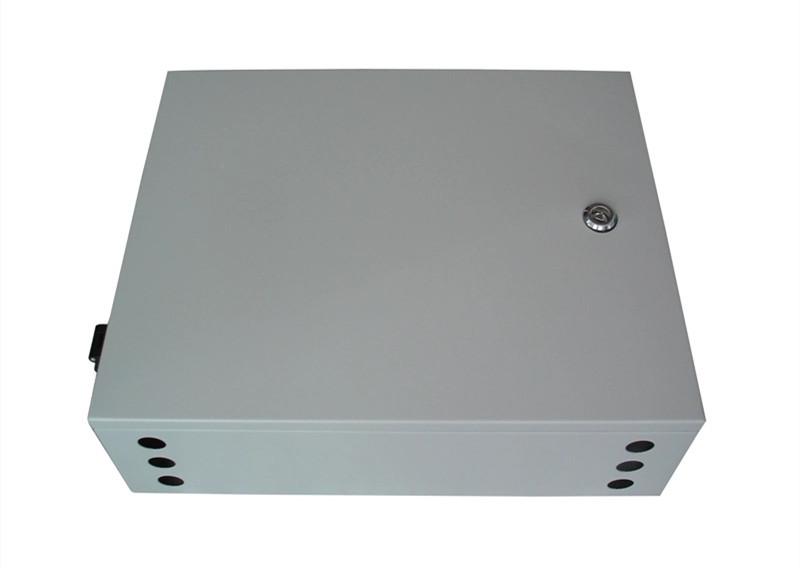

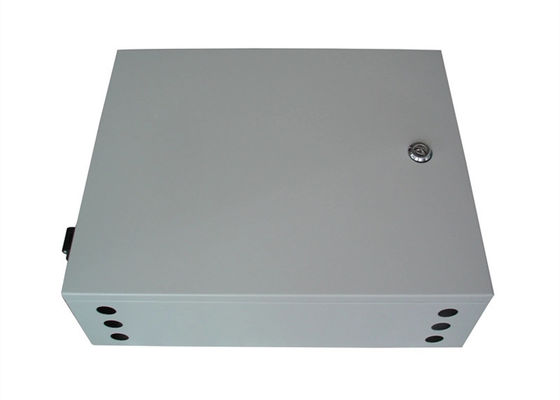

- An der Wand befestigte Art, Anwendung im Freien, IP65; Pfosten brachte u. die untere verfügbare Basis an.
- Mit Verschluss auf Haustür.
- 12, 24, 48,… Kapazität 96 fertigten besonders an.
III, Spezifikation:
| Modell |
Faser-Quantität |
Maß (cm) |
| TW-WM01-96C |
96F |
500*420*220 |
| TW-WM01-72C |
72F |
500*420*180 |
| TW-WM01-48C |
48F |
380*400*125 |
| TW-WM01-24C |
24F |
380*400*90 |
Installationsprozeß
- öffnen Sie die Tür des Kastens, führen Sie das Lichtleiterkabel in den Verteilerkasten, schneiden Sie Kabel über 1m, ab und nehmen Sie richtige Länge (ungefähr 1.5m), dann streifen die äußere schützende Hülle ab. Lassen Sie 85mm Kabel verstärkten Kern und abgeschnittenes überschüssiges Teil, fügen den verstärkten Kern ein in den Pressboard dann ziehen Sie es fest.
- fügen Sie die Lichtleiterkabel ein, die in das PVC-Rohr abgezogen werden (ungefähr 0.9m), und verdrehen Sie sie um die Faserspeicherbehälter, regeln Sie sie mit Nylonbindung an der Einlass des Spleißbehälters.
- Einsatzadapter in den Adapter-Festlegungsrahmen mit 6 Häfen, dann reparieren den Rahmen, anschließen die Adapter und Zöpfe, halten den Zopf um die Säule zwei, die oben und die Behälter durchbrennen.
- nehmen Sie den Spleißbehälter aus dem Kasten heraus, schützen Sie den Fusions- und Verbindungspunkt mit durch Hitze schrumpfbarem Ärmel, dann setzen Sie ihn in die Nut des Spleißbehälters ein, setzen Sie die Abdeckung zurück auf den Behälter. Schieben Sie den Spleißbehälter zurück und reparieren Sie ihn auf dem Kasten mit Schrauben.
- führen Sie das Verbindungskabel in den Kasten durch die speziellen Gummiteile und schließen Sie an Adapter, das andere Ende von Verbindungskabelverbindungen mit an optische Geräte.
- nah der Kasten, Berg auf der Wand nachdem dem Versiegeln bestätigt.
Zusätze
- Installationshandbuch 1-teilig
- durch Hitze schrumpfbarer Stock des Ärmels 24
- PVC-Futterrohr 1m 1.5m
- Nylonstock der bindung 8
