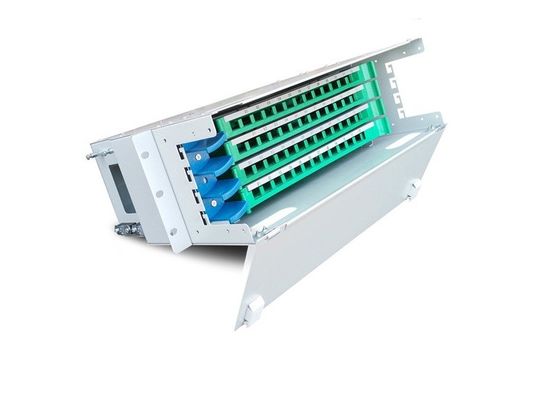

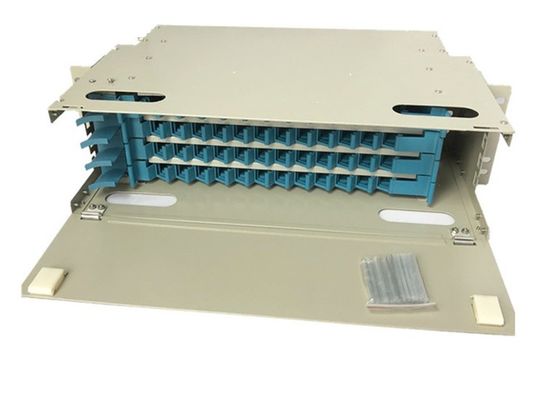

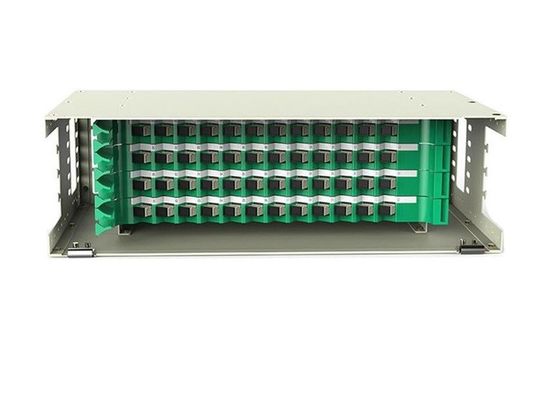

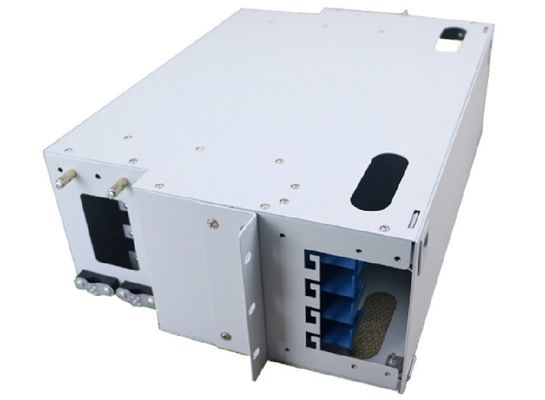

ODF 48 Port-48 Kern-optischer Verteiler-Einheits-Schalttafel-Gestell-Berg Sc in mehreren Betriebsarten
Spezifikation:
| Betriebstemperatur | -5°C +40°C |
| Relative Luftfeuchtigkeit | ≤90% (wenn die Temperatur unter 30°C) ist |
| Atmosphärendruck | 70Kpa – 106Kpa |
| Lagertemperatur | -40°C - +70°C |
| Einfügungsdämpfung | ≤0.20dB |
| Rückflussdämpfung | PC≥45dB, UPC≥50dB, APC≥60dB |
| Haltbarkeit | >1000times |
| Isolierender Widerstand | ≥1000 MΩ 500V |
| Spannung-Widerstandstärke | Unter dem Effekt von 3000V, 1min, Nichtdurchbohren und nein Bogen-über |
| Wellenlänge | 850nm, 1310nm, 1550nm |
Beschreibung:
Wird optische Verteilereinheit ODF für die Beendigung und die Verteilung des Rückgratslichtleiterkabels im FaserKommunikationssystem benutzt.
Mit ODF-Schalttafel ist es einfach, die Verbindung, die Verteilung und die Niederlassung des Faseroptikkabels zu verwirklichen.
Das eingeführte modulare Glasfaserverteilungsgestell der hohen Kapazität verwendet einzigartige Strukturen wie Schalttafeln und Fächer, um die Operation vom Faseroptikverstärken und die bequemere Verteilung zu machen. Darüber hinaus werden vertikaler Verteilungsweg und Zwischenverteilerplatten benutzt, um das Problem der Faserverbindungskabelverteilung effektiv zu lösen.
Eigenschaften:
1. Völlig Modularbauweise und volle frontale Operation
2. kaltwalzender Stahlblechkörper, der künstlerisch und dauerhaft ist
3. Integrate zusammen verstärkend und verdrahtend, hohe Dichte maximierend
4. auf Standard das 19-Zoll-Gestell installiert
5. passend für fiberoptische Kabel des Bandes und des Nichtbandes
6. können Universaladapter Sc, FC, St. und LC installiert sein
7. haben Faserkabel und -Verbindungskabel Speicherkapazität von mehr als 2m
8. Mit walzen Sie Stahlkasten, verstärkende Einheit, Verteilungseinheit und Platte kalt
9. verschiedene Plattenplatte, zum der unterschiedlichen Adapterschnittstelle zu passen
10. passend für einzelne Faser- und Band- u. Bündellwl - kabel
11. stellt spezieller Entwurf die überschüssigen Faserschnüre und -zöpfe im guten Auftrag sicher
12. Kein Abstand und einfach für Management und Operation
Anwendung:
1.Telecommunications
2. Faser zum Haus (FTTH)
3. LAN/WAN
4. CATV
Das Installationsverfahren des Kastens
A. Open die vordere Abdeckung des Kastens oder der Spitze (gegebenenfalls), nehmen den Faserspleißbehälter herunter; lassen Sie herein die Fasern
vom Fasereintritt und sie auf dem Kasten reparieren; die Geräte für Fixierung sind, wie folgt: der justierbare Metallring, rostfreie der LWL - Kabel-Ring u. die Nylonbindung;
B. Die Fixierung des Stahlkernes (gegebenenfalls): verlegen Sie den Stahlkern durch das örtlich festgelegte Gerät (optional) und Schraube hinunter den Bolzen;
C. Leave über 500mm-800mm lange Ersatzfasern vom abgezogenen Punkt des LWL - Kabels zum Eingang des Spleißbehälters, bedecken ihn mit Plastikfutterrohr, regeln es mit Plastikbindung an der t-Art Löcher; Spleißfasern wie
üblich;
D. Store die Ersatzfasern und die Zöpfe, verstopfen die Adapter in den Schlitzen im Behälter; oder verstopfen Sie zuerst in den Adaptern und die Ersatzfasern, bitte Lohnaufmerksamkeit dann zu speichern zur Richtung von umwickelnden Fasern
E. Cover der Spleißbehälter, Eindrückung den Spleißbehälter oder ihn mit dem Schlitz am Rand des Kastens regeln;
F. Install der Kasten innerhalb 19" Standardbefestigungsausrüstung.
G. Connect das Verbindungskabel wie üblich.
