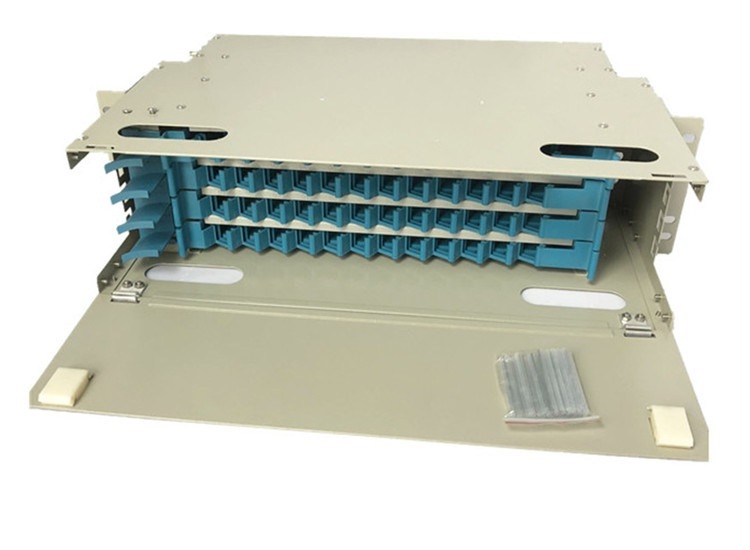

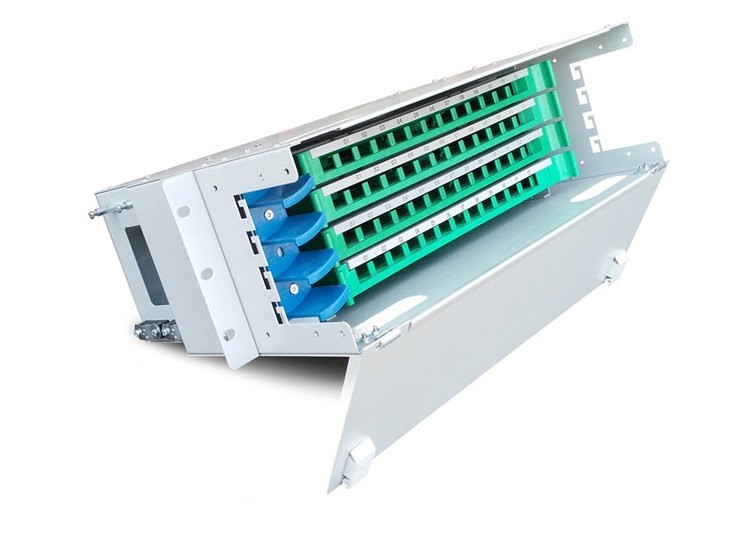

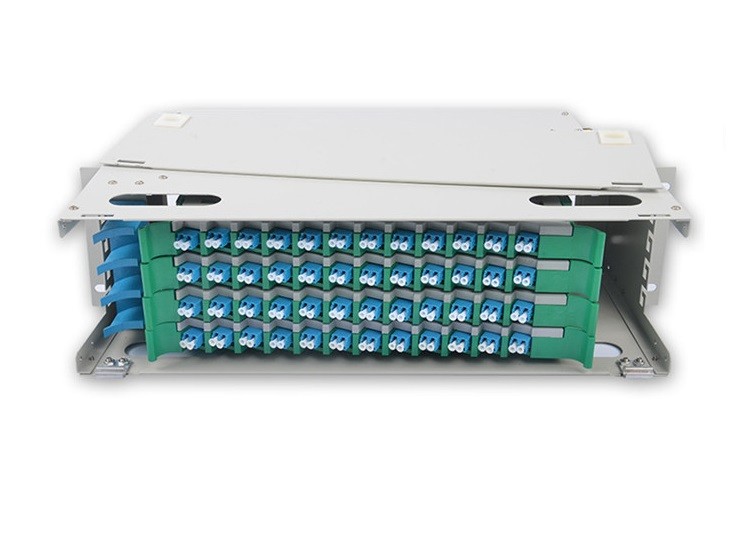

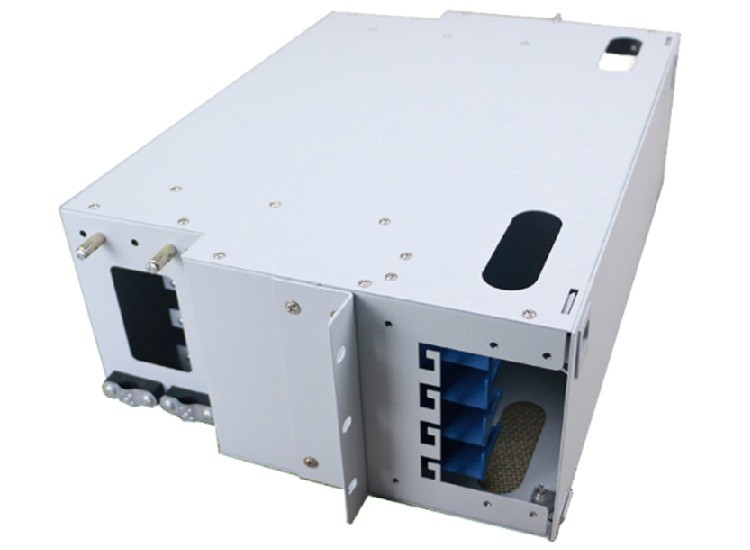

Kern 48Ports 96 LC-Duplex Singemode-Faser-Optikverteilungs-Einheits-Innenwand-Berg
Spezifikation:
| Wir stützen die Faserkapazität | 12/24/48/72/96/144 Kerne |
| Faser-Hafen | FC, Sc, St. und LC |
| Zahl von ODF-Scheiben | 12 für 1, 24 für 2, 48 für 4, 72 für 6, 96 für 8 und 144 für 12 |
| Betriebstemperatur | -10 °C | °C +40 |
| Lagertemperatur | -25 ° C | +55 ° C |
| Relative Luftfeuchtigkeit | ≤ 85% (+30 ° C) |
| Atmosphärendruck | 70Kpa~106Kpa |
| Nominale funktionierende Wellenlänge | 850nm, 1310nm, 1550nm |
| Einfügungsdämpfung | ≤ 0.5dB |
| Rückflussdämpfung | PC ≥ 40dB, UPC-≥ 50dB, APC-≥ 60dB |
| Elektrische Stärke | ≥3KV (DC-)/1min ohne Zusammenbruch |
| Isolationswiderstand | ≥1000MΩ/500V (DC) |
| Leben | Zeiten ≥1000 |
| Einsatzbereich | Kleines und verdrahtendes System für Faser zur Zelle, Faser zum Gebäude, Fernmodulbüro und drahtlose Basisstation |
Beschreibung:
Ein optischer Verteiler (ODF) ist ein Rahmen, der benutzt wird, um Kabelverbindungen zwischen Kommunikationsmöglichkeiten, die die verstärkende Faser integrieren können, Faserbeendigung, fiberoptische Adapter u. Verbindungsstücke und Kabelanschlüsse zusammen in einer Einheit zur Verfügung zu stellen. Er kann als Schutzgerät auch arbeiten, um fiberoptische Verbindungen vor Schaden zu schützen.
Eigenschaften:
1. Völlig Modularbauweise und volle frontale Operation
2. kaltwalzender Stahlblechkörper, der künstlerisch und dauerhaft ist
3. Integrate zusammen verstärkend und verdrahtend, hohe Dichte maximierend
4. auf Standard das 19-Zoll-Gestell installiert
5. passend für fiberoptische Kabel des Bandes und des Nichtbandes
6. können Universaladapter Sc, FC, St. und LC installiert sein
7. haben Faserkabel und -Verbindungskabel Speicherkapazität von mehr als 2m
8. Mit walzen Sie Stahlkasten, verstärkende Einheit, Verteilungseinheit und Platte kalt
9. verschiedene Plattenplatte, zum der unterschiedlichen Adapterschnittstelle zu passen
10. passend für einzelne Faser- und Band- u. Bündellwl - kabel
11. stellt spezieller Entwurf die überschüssigen Faserschnüre und -zöpfe im guten Auftrag sicher
12. Kein Abstand und einfach für Management und Operation
Anwendung:
1. Telekommunikation
2. CATV
3. LAN U. WAN
4. Netz
5. Breitband
Das Installationsverfahren des Kastens
A. Open die vordere Abdeckung des Kastens oder der Spitze (gegebenenfalls), nehmen den Faserspleißbehälter herunter; lassen Sie herein die Fasern
vom Fasereintritt und sie auf dem Kasten reparieren; die Geräte für Fixierung sind, wie folgt: der justierbare Metallring, rostfreie der LWL - Kabel-Ring u. die Nylonbindung;
B. Die Fixierung des Stahlkernes (gegebenenfalls): verlegen Sie den Stahlkern durch das örtlich festgelegte Gerät (optional) und Schraube hinunter den Bolzen;
C. Leave über 500mm-800mm lange Ersatzfasern vom abgezogenen Punkt des LWL - Kabels zum Eingang des Spleißbehälters, bedecken ihn mit Plastikfutterrohr, regeln es mit Plastikbindung an der t-Art Löcher; Spleißfasern wie
üblich;
D. Store die Ersatzfasern und die Zöpfe, verstopfen die Adapter in den Schlitzen im Behälter; oder verstopfen Sie zuerst in den Adaptern und die Ersatzfasern, bitte Lohnaufmerksamkeit dann zu speichern zur Richtung von umwickelnden Fasern
E. Cover der Spleißbehälter, Eindrückung den Spleißbehälter oder ihn mit dem Schlitz am Rand des Kastens regeln;
F. Install der Kasten innerhalb 19" Standardbefestigungsausrüstung.
G. Connect das Verbindungskabel wie üblich.
