Diese Breakout Style Multifiber Baugruppen sind so konzipiert, dass sie die Komplexität und Betriebskosten von Glasfasernetzwerken reduzieren, indem sie das Durcheinander von zahlreichen einzelnen Glasfaser-Patch-Kabeln reduzieren.Diese unglaublich vielseitigen Glasfaser-Gurtbänder sind in einer Vielzahl von Konfigurationen erhältlich einschließlich OS2, OM1, OM2, OM3 oder OM4 sowie beliebte Steckverbinder wie LC, ST und SC in Standard- oder kundenspezifischen Konfigurationen.
Spezifikation
|
Parameter
|
Einheit |
FC,SC,LC | ST, MU, MTRJ, | |||
| S.M. | MM | S.M. | MM | |||
| UPC-Kennzeichnung | APC | UPC-Kennzeichnung | UPC-Kennzeichnung | UPC-Kennzeichnung | ||
| Einsetzungsverlust | dB | ≤ 02 | ≤ 02 | |||
| Rückkehrverlust | dB | ≥ 55 Jahre | ≥ 65 Jahre | ≥ 35 | ≥ 55 Jahre | ≥ 35 |
| Wiederholbarkeit | dB | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Haltbarkeit | dB | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Austauschbarkeit | dB | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Druckfestigkeit | N | F> 300 | ||||
| Betriebsdauer | Zeiten | n> 1000 | ||||
| Betriebstemperatur | °C | -40 bis 75 | ||||
| Speichertemperatur | °C | -45 bis 85 | ||||
| Kabeldurchmesser | cm | 0.9,2.0,3.0 oder spezifiziert | ||||
Anwendung:
1.Architekturen mit hoher Dichte
2Datenkommunikationsnetz
3.Optisches System Zugangsnetz
4.Speicherbereich Netzwerkfaserkanal

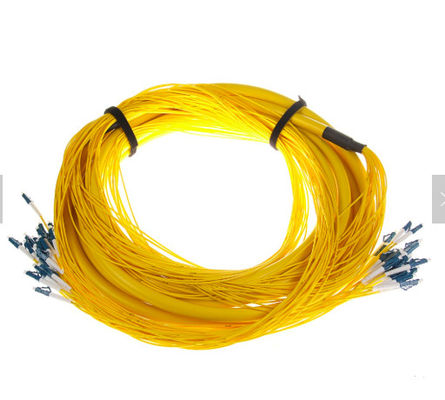

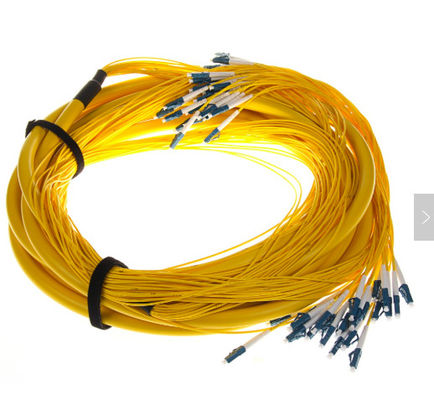

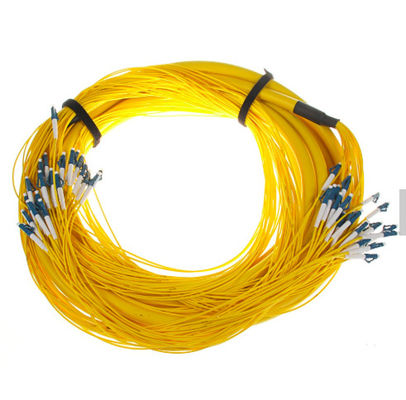

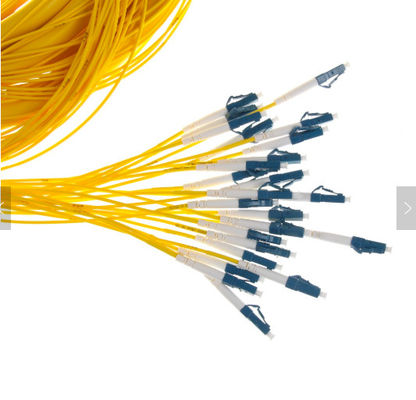

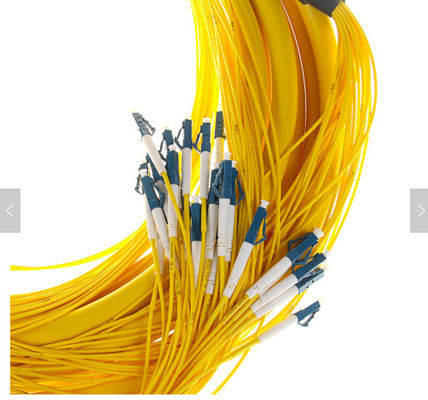

LC/UPC SM 12 Fasern 2,0 mm 3 m LSZH Ausbruchkabel
1 - 2 - 3 - 4 - 5 - 6 - 7
1 Verbindungsart: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA
2 Ferrule Endfläche: PC, UPC, APC
3 Fasertypen: Einzelmodus (SM: 9/125um-G652), Multimode (MM: 50/125um-OM2 oder 62.5/125um-OM1), OM3, OM4....;
4 Kerntyp: 1/2/4/6/8/12 Kern optional...
5 Kabeldurchmesser: 2,0 mm, 0,9 mm
6 Kabellänge: 1m, 2m...oder angepasst
7 Kabelbedeckung:PVC, LSZH, OM3, OFNR, OFNP
